Устройство прибора

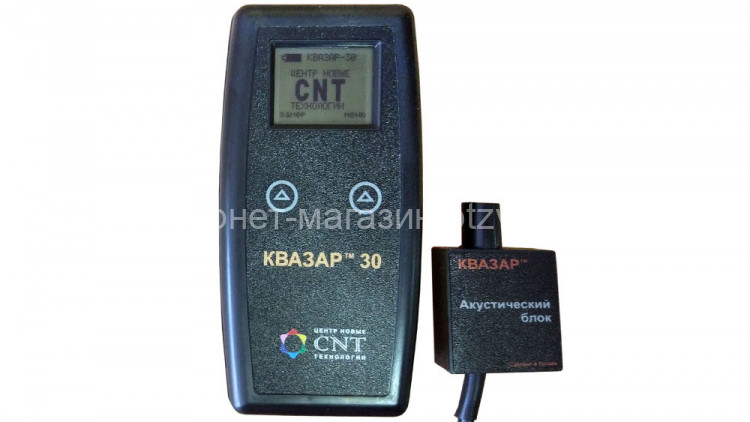

Прибор состоит из двух блоков, блок приемника звуковых колебаний, далее приемник звукового сигнала (ПЗС) и основного блока, далее прибор.

ПЗС состоит из микрофона, усилителя и фильтра низких частот. ПЗС имеет отверстие для приема звуковых колебаний и шнур с разъемом 3.5мм. для подключения к прибору.

Прибор имеет дисплей, отсек для двух элементов питания (АА), две кнопки и гнездо для подключения ПЗС.

Управление прибором

Управление прибором осуществляется двумя кнопками, правая и левая. Функция кнопок отражается в нижней части дисплея, слева для левой кнопки, справа для правой кнопки, в центре для одновременного нажатия па кнопки (см. прим.1). Функция кнопки может содержать мнемосимвол в виде стрелок «право», «лево», «вверх», «вниз», в этом случае кнопки используются для перемещения по пунктам в конкретном режиме.

При включении прибора, на дисплее отражается главное окно. Из этого режима работы можно перейти в режим «ЗАМЕР» (левая кнопка) или режим настройки «МЕНЮ» (правая кнопка).

В режиме меню можно настроить или посмотреть следующие пункты:

  • «подсветка» - включает или выключает подсветку дисплея (по у м о л ч ан 1 и о выключена).
  • «запись» - используется для записи в флеш-память нового названия контрольного агрегата, частоты соответствующей минимально допустимому значению натяжения ремня и частоты соответствующей максимально допустимому значению натяжения ремня.
  • «контакты» - содержит контактные данные производителя прибора,
  • «назад» - для возврата в главное окно.

Режим работы «запись»

  • из режима «меню», выбрать пункт «запись»
  • выбрать название агрегата для корректировки параметров, или пустую строчку для введения нового агрегата, смотри раздел «Выбор контрольного агрегата»
  • в открывшемся окне выбрать «название», откроется окно ввода/корректировка названия агрегата. В верхней строчке отображается название корректируемого агрегата или пустая строчка для нового агрегата. При помощи кнопок подвести маркер под элемент в названии, который необходимо заменить, одновременно нажать на обе кнопки (см. прп.м.1). при этом под корректируемым элементом останется указатель «”». а маркер перескочит на нижнюю строку содержащую цифры от 0 до 9, заглавные буквы русского алфавита от А до Я, пробел (на дисплее отображается как пустое место), и тире. Эти элементы может содержать название агрегата. Название агрегата состоит из 12 элементов, первый элемент названия не может быть пробелом. Кнопками выставить маркер под необходимым элементом и одновременно нажать на обе кнопки (см. прим.1), при этом выбранный элемент вставится в позицию корректируемого элемента. Далее повторить такие действия для необходимых позиций названия. Выход из режима ввода названия происходит при передвижении маркера в названии вправо до конца, после чего отобразится запрос на выход, если согласится, то название сохранится и произойдет переход в режим «запись», если отказаться, то произойдет возврат в режим ввода/корректировки названия агрегата.
  • в окне ввода/корректировки выбрать «максим», откроется окно изменения параметра,максимального значения частоты. Корректировка параметра осуществляется кнопками < >, при нажатии на которые параметр уменьшается или увеличивается на единицу, при удержание кнопки увеличение или уменьшение параметра осуществляется автоматически. Параметр «максимум» может быть от 75 Гц до 300Гц, при этом параметр «минимум» будет автоматически снижен на величину ограничения, т.е. параметр «минимум» не может быть не более (параметр «максимум» - 5).
  • в окне ввода/корректировки выбрать «миним», откроется окно изменения параметра минимального значения частоты. Корректировка параметра осуществляется кнопками, при нажатии на которые параметр увеличивается или уменьшается на единицу, при удержание кнопки увеличение или уменьшение параметра осуществляется автоматически. Параметр «миним» может быть от 70 Гц до 295Гц, при этом параметр «минимум» не сможет увеличится больше, чем на величину (параметр «максимум »- 5).
  • в окне ввода/корректировки выбрать «назад», для возврата в режим «меню»

Принцип работы прибора

Прибор работает на принципе анализа частотного спектра звукового сигнала, поступившего с ПЗС, с возможностью суммирования основной гармоники сигнала в диапазоне частот 50 - 300 Гц. За результат измерения принимается максимальная гармоника соответствующей частоты, которая выводится на дисплей в режиме измерения в герцах от 50 Гц до 300 Гц.

В режиме измерения на дисплее отображается горизонтальный линейный индикатор, далее индикатор основной гармоники (НОГ), который заполняется в зависимости от значения основной гармоники сигнала, по этому значению можно судить о точности и качестве замера. Чем выше скорость и стабильность заполнения индикатора основной гармоники, тем выше точность и качество замера. ЙОГ имеет порог, при достижении или превышении которого прибор заканчивает анализ сигнала и выдает окончательный результат измерения.

Работа с прибором

Предварительная настройка прибора:

  • -вставить разъем ПЗС в режиме главного окна.
  • нажать левую кнопку «замер», откроется предложение заменить контрольный агрегат с табличкой названия и параметрами текущего контрольного агрегата. Если контрольный агрегат заменять не надо, то нажать левую кнопку «нет», если требуется замена контрольного агрегата, то нажать правую кнопку «да», далее смотри раздел «Выбор контрольного агрегата».
  • откроется окно режима замера, в верхней строчке дисплея отобразится название контрольного агрегата, ниже слева, частота соответствующая минимально допустимому значению натяжения ремня, справа, частота соответствующая максимально допустимому значению натяжения ремня. Далее отобразится (пли отобразится позже) текущее значение измерения, ниже отобразится горизонтальная полоса ИОГ, и на последней сточке название кнопок в данном режиме. На ИОГ серым тоном выделен текущий порог окончания замера, для изменения порога смотри раздел «Изменение порога окончания замера». При необходимости замены контролируемого агрегата необходимо правой кнопкой вернутся в главное окно, и начать замер заново.

Проведение замера:

  • для проведения замера необходимо отработать методику и навыки проведения замера па определенном агрегате и определенных условиях, если методика отработана, можно этот пункт пропустить, иначе смотри раздел «Отработка методики и навыка проведения замера».
  • установить порог в соответствии с отработанно!'! методикой замера.
  • поднести ПЗС к контролируемому ремню, в соответствии с отработанной методикой замера.
  • несколько раз возбудить свободные колебания ремня, в соответствии с отработанной методикой замера, при этом следить за стабильным заполнением ИОГ (см. прим.2).
  • после заполнения ИОГ выше порога, будет выдан длинный звуковой сигнал, и прибор отобразит окончательные результаты измерения, частоту, соответствующую степени натяжения и рекомендации по действиям («норма» - натяжение ремня в допуске, «натянуть» или «ослабить». что соответствует рекомендациям натянуть или ослабить ремень).
  • левой кнопкой «сброс», сбросить результаты измерения и при необходимости повторить замер.
  • правой кнопкой выйти из режима измерения в главное окно.

Выбор контрольного агрегата

В меню выбора контрольного агрегата левой кнопкой (значок вверх) или правой кнопкой (значок вниз) выбрать из списка название желаемого агрегата, при этом выбранный агрегат и соответствующие ему параметры отображаются в рамке. Для ввода выбранного агрегата нажмите одновременно две кнопки (см. прим.1).

Измерение порога окончания замера

Изменение порога окончания замера проводится в режиме измерения. Для входа в меню изменения порога нажмите одновременно две кнопки (ем. прим 1 ).

В меню изменения порога окончания замера, левой кнопкой (значок < ) увеличивается порог (видно по изменению серого заполнения в полосе ИОГ) или правой кнопкой (значок уменьшается порог. Для ввода установленного порога нажмите одновременно две кнопки (см. прим.1).

Отработка методики и навыка проведения замера

♦выполнить пункт «Предварительная настройка прибора» в разделе «Работа с прибором»

♦установить порог в максимальное положение (ИОГ почти полностью заполнен серым фоном), смотри раздел «Изменение порога окончания замера»

♦поднести ПЗС к контролируемом) ремню, направить отверстие для приема звукового сигнала к плоскости ремня на расстоянии 5-10мм. от поверхности ремня, возбудить свободные колебания ремня «дернуть» за ремень чак. чтобы происходило как можно больше свободных колебаний. При этом проследить скорость заполнения ЙОГ (см. прим.2), повторно «дернуть» за ремень и проследить изменения ИОГ.

Если заполнение ИОГ стабильно увеличивается, значит, положение ПЗС и способ «дерганья» ремня выбраны правильно, еще несколько раз проверить выбранную методику. При полном заполнении ЙОГ необходимо нажать левую кнопку «сброс», при положительных результатах переходить на установку порога (последний пункт).

Если заполнения ИОГ не изменяется или уменьшается, повторить описанную выше процедуру до достижения необходимого результата, при этом изменяя положение ПЗС и способа «дерганья» ремня. Также необходимо следить, чтобы участок ремня, на котором проводится замер, не касался посторонних предметов. «Дергать» ремень можно способом прогиба ремня пальцем руки с последующим резким снятием пальца с ремня, так чтобы ремень произвел как можно больше количество свободных колебаний, или другим удобным способом возбуждающим большое количество свободных колебаний (удар по ремню, «щипок» ремня и т.д.). При полном заполнении ИОГ необходимо нажать левую кнопку «сброс».*

♦после отработки методики измерения, установить порог. Порог должен соответствовать значению заполнения ЙОГ получаемых в результате двух трех «дерганий» ремня.

Прим.1. рекомендуется нажимать две кнопки с небольшим запаздыванием друг от друга, левую и сразу правую или правую и сразу левую.

Прим.2. хорошая скорость заполнения ЙОГ подтверждается коротким звуковым сигналом.

Бренд Торнадо
Применение Внутри помещения
Диапазон изменения колебания ремня 50...300 Гц
Инструментальная погрешность измерения 1 Гц
Источник питания Пальчиковые батарейки (АА)
